产品中心


表面粗糙度仪

产品概述:

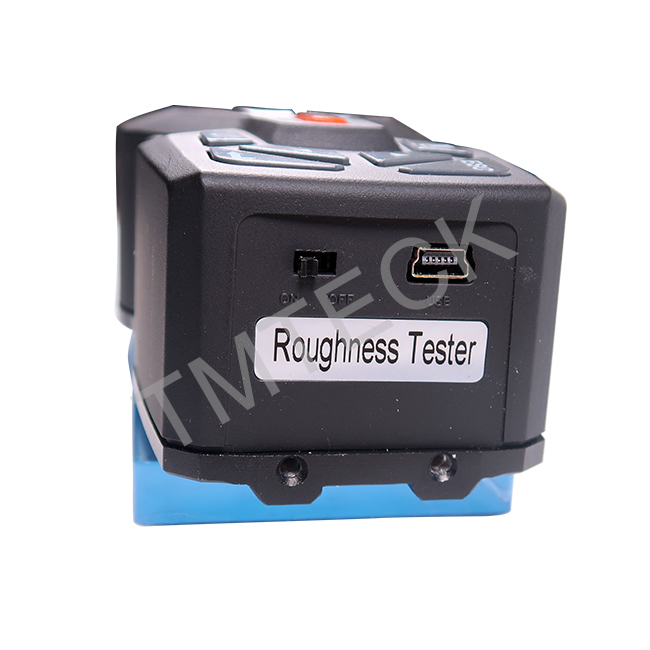

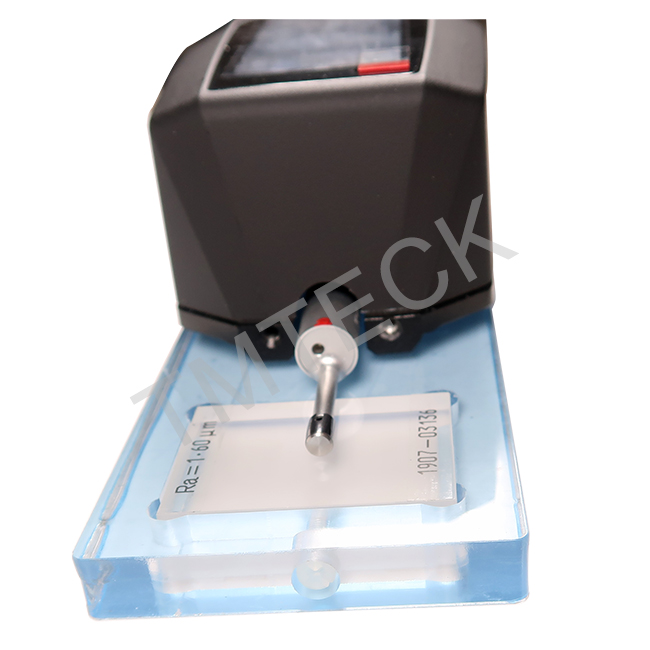

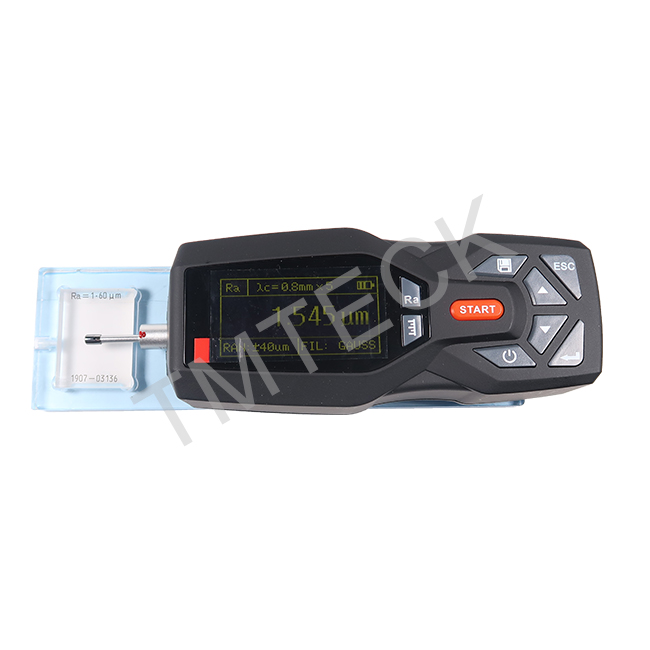

TMR200粗糙度仪是一种高精度表面光洁度检测仪器,可对多种机械加工零件表面的粗糙度进行测量,包括平面、斜面、外圆柱面,曲面,小孔,沟槽及车轴等。

特点

·机电一体化设计,体积小,重量轻,使用方便;

·采用DSP芯片进行控制和数据处理,速度快,功耗低;

·兼容ISODINANSIJIS多国标准;

·连续工作时间大于20小时;

·大容量数据存储,可存储100组原始数据及波形;

·实时时钟设置及显示,方便数据记录及存储;

·具有自动休眠、自动关机等节电功能;

·可靠防电机走死电路及软件设计;

·显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息;

·中/英文语言选择;

·可连接电脑和打印机;

·打印全部参数或打印用户设定的任意参数;

·可选配曲面传感器、极小孔传感器、沟槽传感器、深槽传感器、测量平台、传感器护套、接长杆等附件。


适用范围金属与非金属被测零件表面粗糙度的检测,适用于多种机加工零件、机械加工制造业、检测、商检等部门,尤其适用于大型工件及生产流水线的现场检验,以及检测、计量、商检等部门的外出检定,不会对工件产生损伤。


技术参数

名称

内容

测量

范围

Z轴(垂直)

160μm

X轴(水平)

17.5mm0.69inch

分辨率

Z

(垂直)

0.002μm/±20μm

0.004μm/±40μm

0.008μm/±80μm

测量

项目

参数

Ra、Rz==Ry(JIS)、Rq、Rt==Rmax、Rp、Rv、R3z、R3y、   Rz(JIS)、Rs、Rsk、Rku、Rsm、Rmr、RPc、Rk、Rpk、Rvk、Mr1、Mr2

标准

ISO4287国际标准;ANSI B46.1美国标准;

DIN4768德国标准;JIS B601日本标准

图形

支承率曲线,粗糙度,原始轮廓,滤波波形

滤波器

RC,PC-RC,Gauss,D-P

取样长度(lr)

0.25,0.8,2.5mm

评定长度(ln

Ln= lr×n    n=1~5

传感器

测量原理

位移式差动电感

触针

金刚石,90锥角,5μm针尖半径

测力

<4mN

导头

硬质合金,滑行方向半径40mm

滑行速度

lr=0.25,   Vt=0.135mm/s

lr=0.8,    Vt=0. 5mm/s

lr=2. 5,    Vt=1mm/s

返回      Vt=1mm/s

示值误差

不大于±10%

示值变动性

不大于6%

电源

内置锂离子充电电池,用DC5V,800mA充电器充电

外形尺寸

158×63.5×46mm

重量

约300g

工作环境

温度:- 20~40℃    湿度:<90% RH

储存运输环境

温度:- 40~60℃    湿度:<90% RH

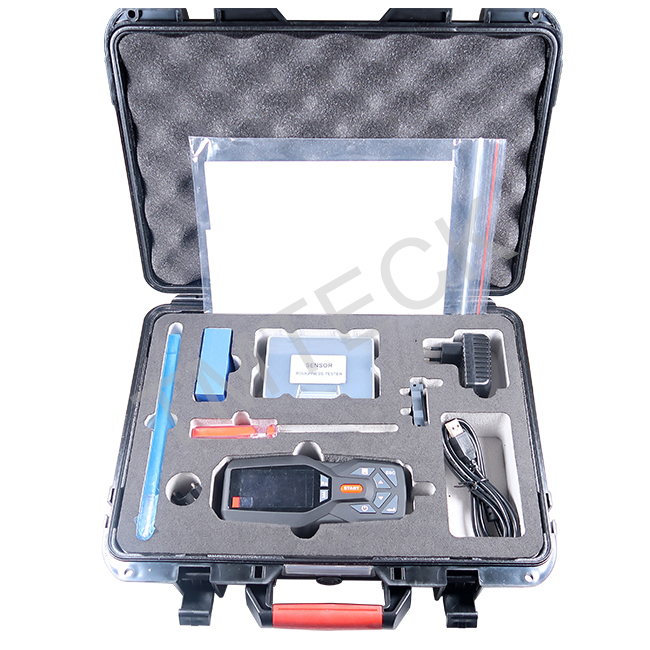

序号

名称

数量

单位

1

粗糙度仪主机

1

2

标配传感器

1

3

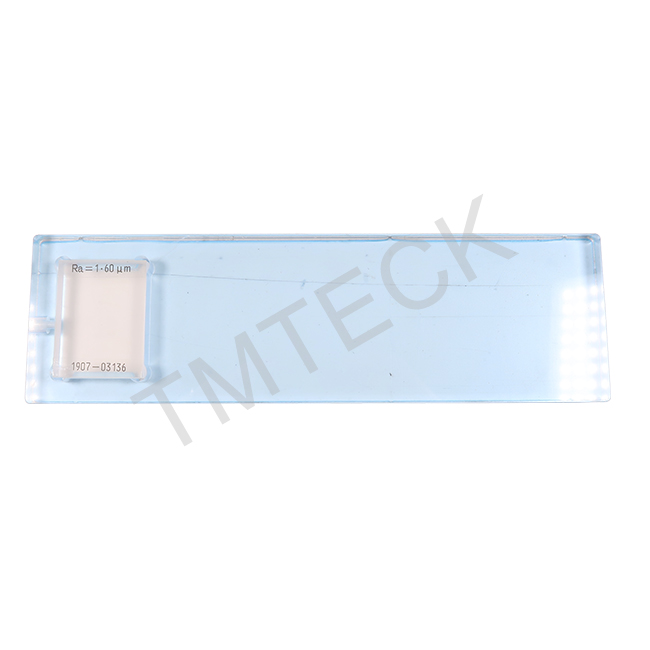

多刻线标准样块

1

4

可调支架

1

5

电源适配器

1

6

说明书

1

7

合格证

1

8

保修卡

1
