超声波探伤仪探头主要由压电晶片组成。探头可发射及接收超声波。探头由于其结构的不同可分为直探头（纵波）、斜探头（横波）、双探头（一个探头发射，另一个探头接收）等。

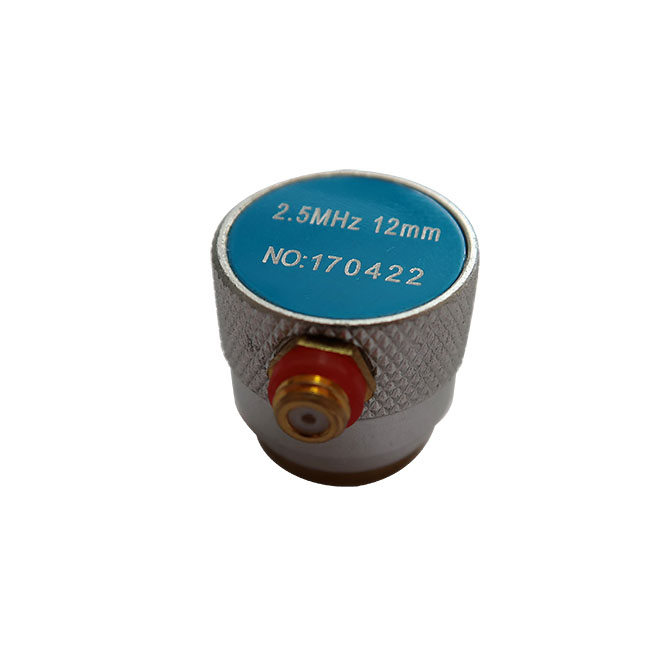

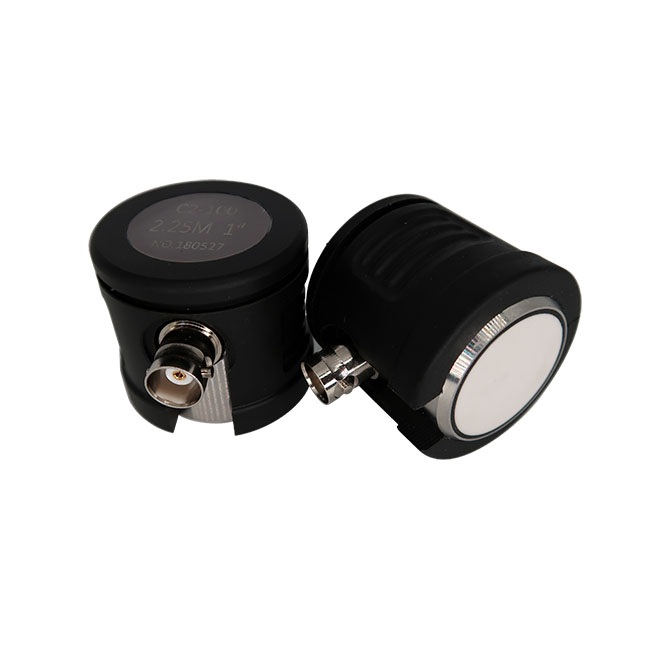

直探头 直探头也称平探头，可发射及接受纵波。直探头主要由压电晶片、阻尼块（吸收块）及保护膜组成。（1）压电晶片 压电晶片的厚度与超声频率成反比。（2）保护膜 直探头为避免晶片与工件直接接触而磨损晶片，在晶片下粘合一层保护膜，有软性保护和硬性保护两种。（3）阻尼块 阻尼块又名吸收块，其作用为降低降低晶片的机械品质系数，吸收声能量。如果没有阻尼块，电振荡脉冲停止时，压电晶片因惯性作用，仍继续振动，加长了超声波的脉冲宽度，使盲区增大，分辨力差。

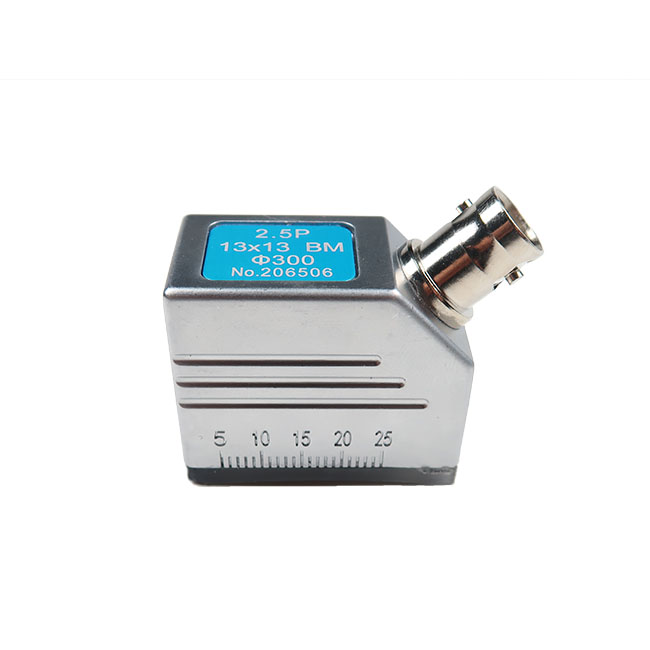

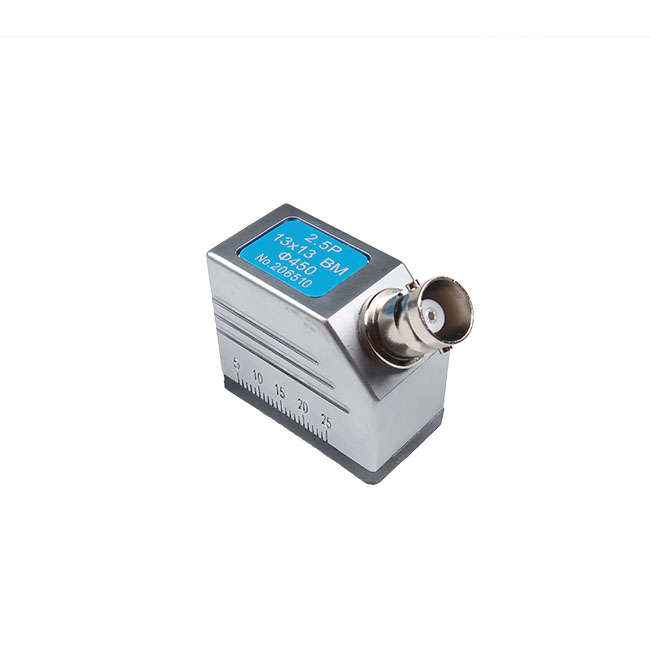

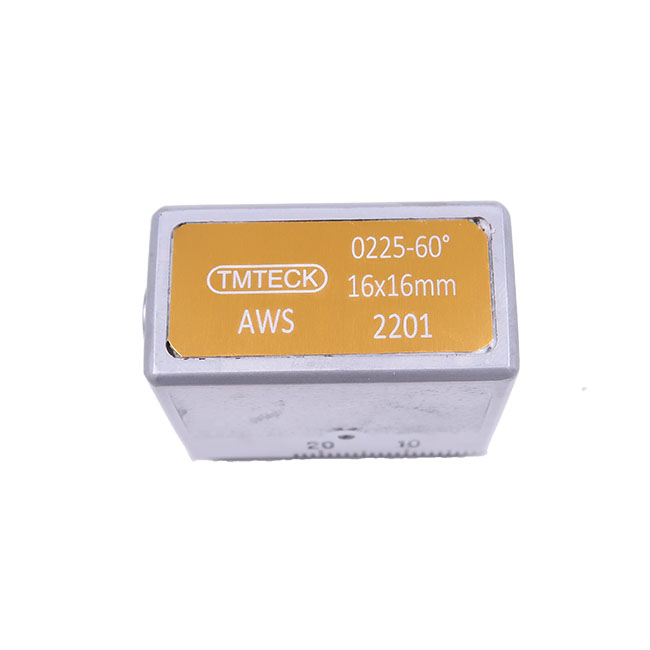

斜探头 超声波探伤仪斜探头可发射及接收横波。斜探头主要由压电晶片、阻尼块和斜楔块组成。晶片产生纵波，经斜楔倾斜入射到被测工件中，转换为横波。斜楔为有机玻璃，被测工件为钢，斜探头的角度（即入射角）在28°~61°之间时，在钢中可产生横波。斜楔的形状应使声波在斜楔中传播时不得返回晶片，以免出现杂波。直探头在液体中倾斜入射工件时，也能产生横波。

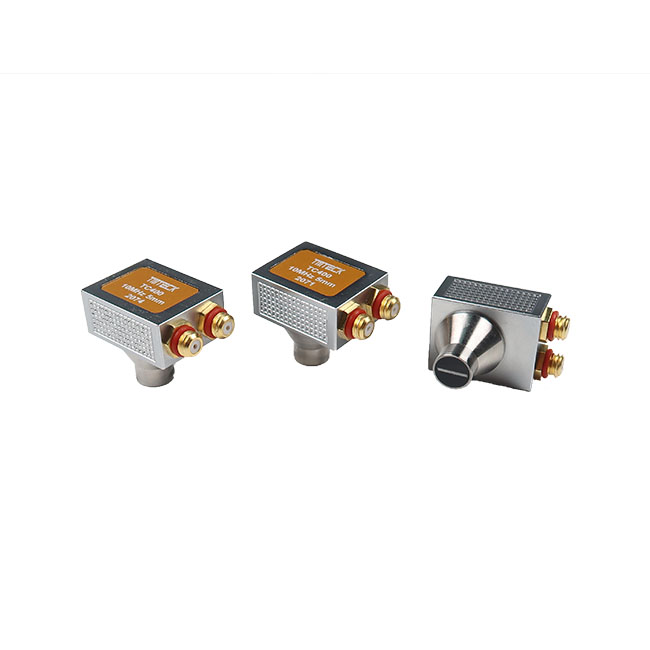

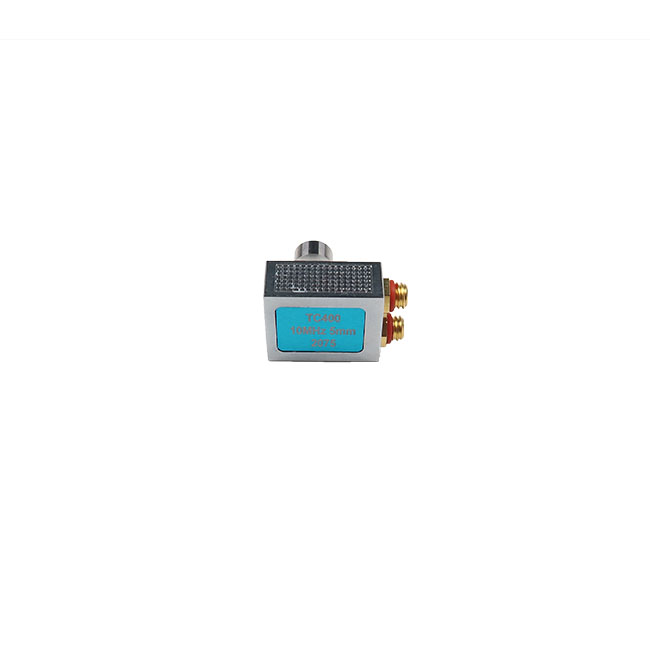

双探头 超声波探伤仪双探头又称组合探头，两块压电晶片装在一个探头架内，一个晶片发射，另一个接收。双探头发射及接收纵波，晶片下的延迟块使声波延迟一段时间后射入工件，这样可探测近表面的缺陷并可提高分辨力。两块晶片有一倾角（一般约3°~18°），两晶片声场重合部分（阴影部分），是探伤灵敏度较高的部位。
单晶直探头
|
型号 |
频率 |
晶片尺寸 |
近场长度 |
连接端口 |
||
|
MHz |
mm |
In |
mm |
In |
||
|
2M10N |
2 |
10 |
0.39 |
8 |
0.3 |
LEMO00(C5) |
|
4M10N |
4 |
10 |
0.39 |
17 |
0.7 |
LEMO00(C5) |
|
2.5M10N |
2.5 |
10 |
0.39 |
11 |
0.4 |
BNC(Q9) |
|
5M10N |
5 |
10 |
0.39 |
21 |
0.8 |
BNC(Q9) |
|
10M10N |
10 |
10 |
0.39 |
42 |
1.7 |
BNC(Q9) |
|
2M14N |
2 |
14 |
0.55 |
17 |
0.7 |
LEMO00(C5) |
|
2M14N |
2 |
14 |
0.55 |
17 |
0.7 |
LEMO00(C5) |
|
2M14N |
2 |
14 |
0.55 |
17 |
0.7 |
LEMO00(C5) |
|
2M14N |
2 |
14 |
0.55 |
17 |
0.7 |
LEMO00(C5) |
|
1M20N |
1 |
20 |
0.79 |
17 |
0.7 |
LEMO00(C5) |
|
2M20N |
2 |
20 |
0.79 |
34 |
1.3 |
LEMO00(C5) |
|
4M20N |
4 |
20 |
0.79 |
68 |
2.7 |
LEMO00(C5) |
|
2.5M20N |
2.5 |
20 |
0.79 |
42 |
1.7 |
BNC(Q9) |
|
5M20N |
5 |
20 |
0.79 |
85 |
3.3 |
BNC(Q9) |
双晶直探头
|
型号 |
频率 |
晶片尺寸 |
焦距 |
||
|
MHz |
mm |
In |
mm |
In |
|
|
2M11FG8 |
2 |
Ф11/2 |
0.43 |
8 |
0.3 |
|
2M12FG10 |
2 |
Ф12/2 |
0.7 |
10 |
0.4 |
|
4M3.5×10FG10 |
4 |
3.5*10 |
0.14*0.39 |
10 |
0.4 |
|
4M3.5×10FG18 |
4 |
3.5*10 |
0.14*0.39 |
18 |
0.7 |
|
5M10FG10 |
5 |
Ф10/2 |
0.39 |
10 |
0.4 |
|
2.5M20FG10 |
2.5 |
Ф20/2 |
0.79 |
10 |
0.4 |
|
2.5M20FG15 |
2.5 |
Ф20/2 |
0.79 |
15 |
0.6 |
|
2.5M20FG20 |
2.5 |
Ф20/2 |
0.79 |
20 |
0.8 |
|
2.5M20FG30 |
2.5 |
Ф20/2 |
0.79 |
30 |
1.2 |
|
5M20FG10 |
5 |
Ф20/2 |
0.79 |
10 |
0.4 |
|
5M20FG15 |
5 |
Ф20/2 |
0.79 |
15 |
0.6 |
|
5M20FG20 |
5 |
Ф20/2 |
0.79 |
20 |
0.8 |
|
5M20FG30 |
5 |
Ф20/2 |
0.79 |
30 |
1.2 |
单晶斜探头等
袋装探头
