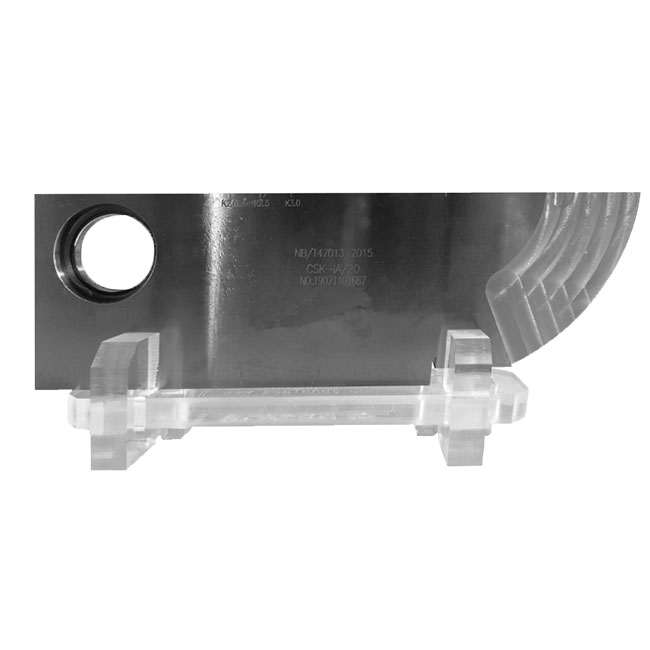

超声波探伤仪试块：CSK-IA超声波试块广泛用于电力、石化、机械等行业的无损检测,CSK-IA、CSK-IIA、CSK-IIIA、CSK-IB、RB-1-3、GS-1-4超声波试块，同时供应CSK-IA试块专用支架，CSK-IIIA试块翻转架、CSK-IB试块专用支架。
1、利用R100mm曲面测定斜探头的入射点和前沿长度;
2、利用50和1. 5mm圆孔测定斜探头的折射角;
3、利用试块直角棱边测定斜探头声束轴线的偏离情况;
4、利用25mm厚度测定探伤仪水平线性、垂直线性和动态范围;
5、利用25mm厚度调整纵波探测范围和扫描速度;
6、利用R50和R100mm曲面调节横波探测范围和扫描速度;
7、利用50、44和40mm三个台阶孔测定斜探头分辨力。
|

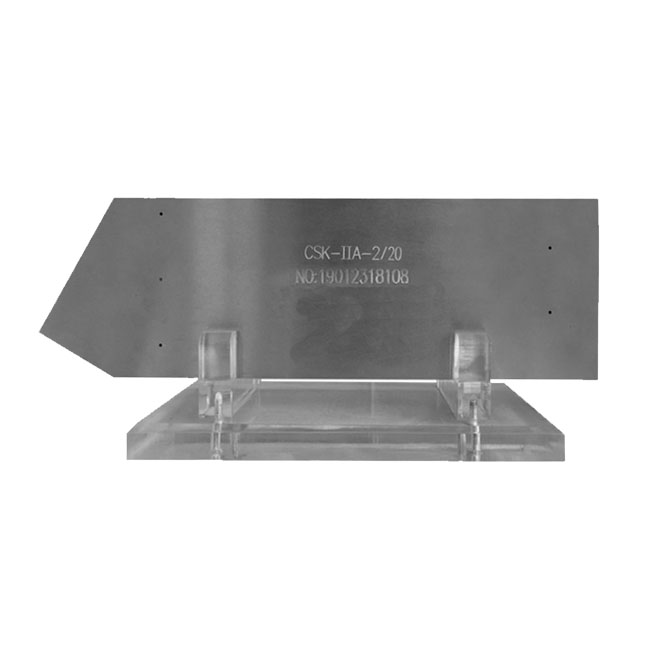

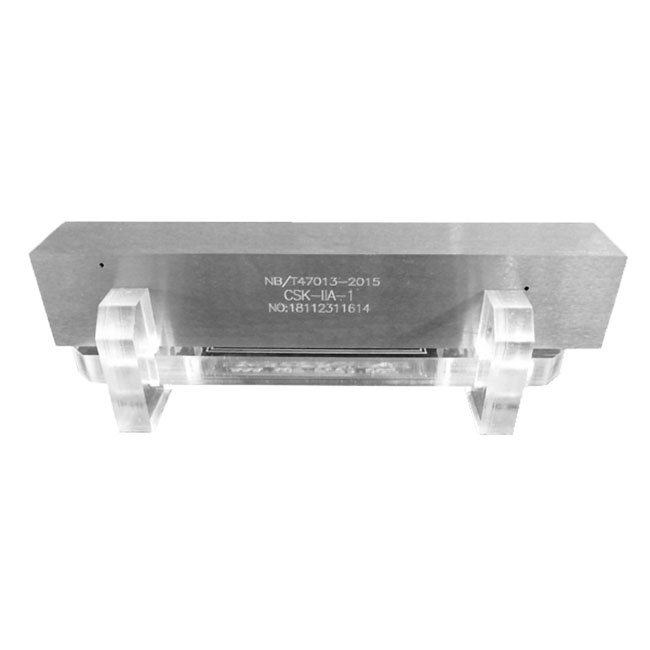

试块名称 |
CSK-IIA-1 |
CSK-IIA-2 |
CSK-IIA-3 |
|
适用检测范围t |
≥6-40 |
≥40-100 |
≥40-200 |
|
横波检测横孔埋深（mm） |
5、10、15、25、35 |
10、30、50、70、90 |
10、30、50、70、90、110、140、170、200 |
|
纵波检测横孔埋深（mm） |
5、10、15、20、30、40 |
10、20、30、40、50.98、101.6 |
10、20、30、40、59.64、79.64、119.64、123.92、193.21 |

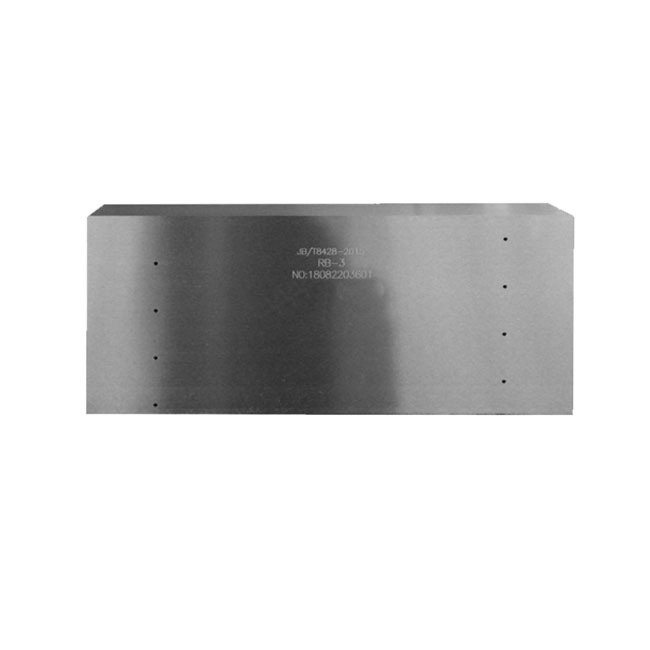

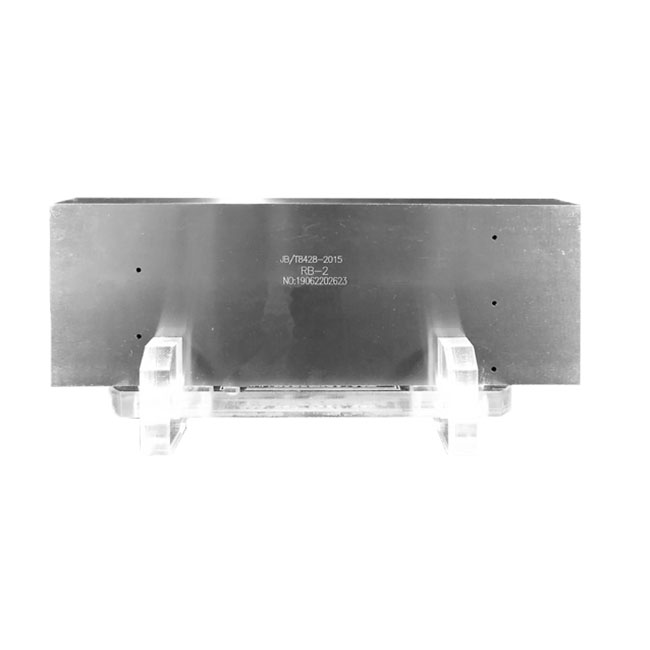

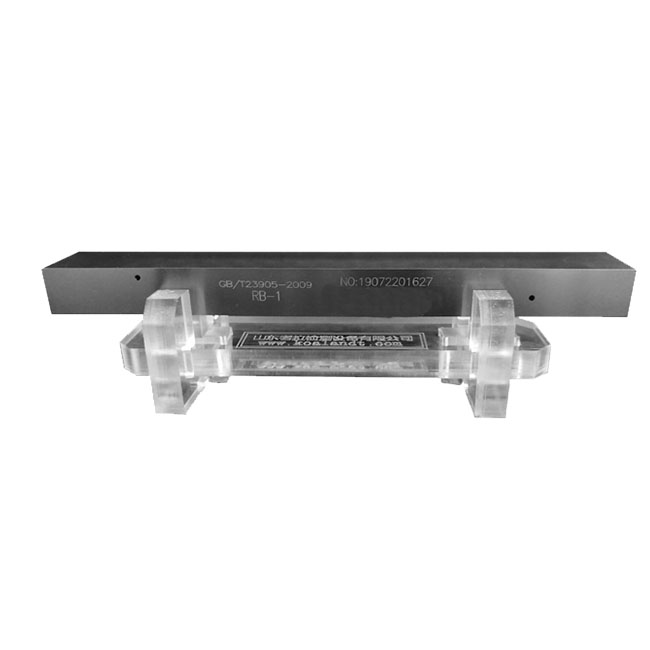

RB-1、RB-2、RB -3为系列试块，分别适合8 -25、8- 100和8- 150mm的板厚，其标准反射体为φ3mm X 40mm的横通孔。
|
试块型号 |
试块圆弧曲率半径R |
适用管外径范围 |
试块圆弧曲率半径R |
适用管外径范围 |
|

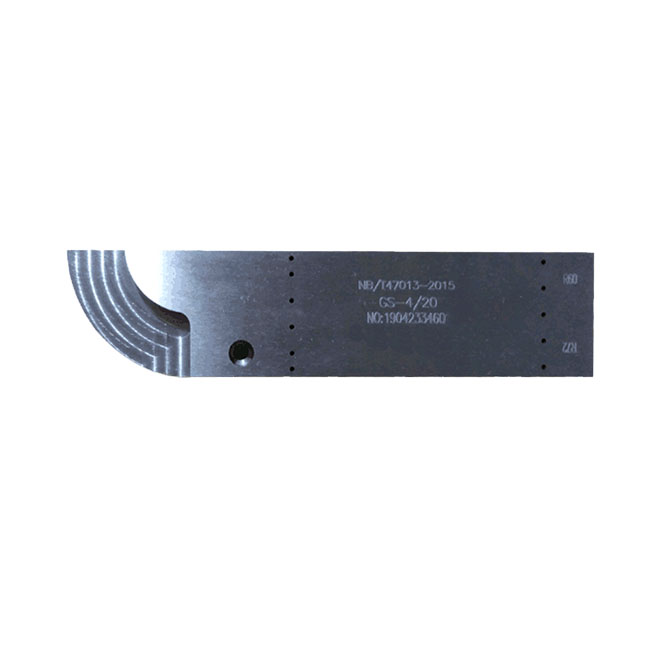

GS-1 |
18 |
32~40 |
22 |
40~48 |
|
GS-2 |
26 |
48~57 |
32 |
57~72 |
|
GS-3 |
40 |
72~90 |
50 |
90~110 |
|
GS-4 |
60 |
110~132 |
72 |
132~159 |
|
注：根据监测需要，可添加适用不同曲率和厚度范围的试块。 单位：mm |
||||
包装箱+试块+合格证书
