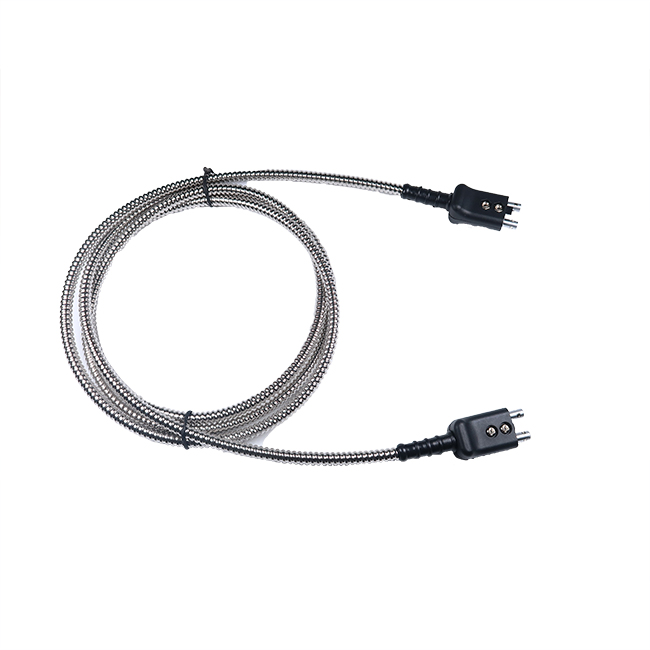

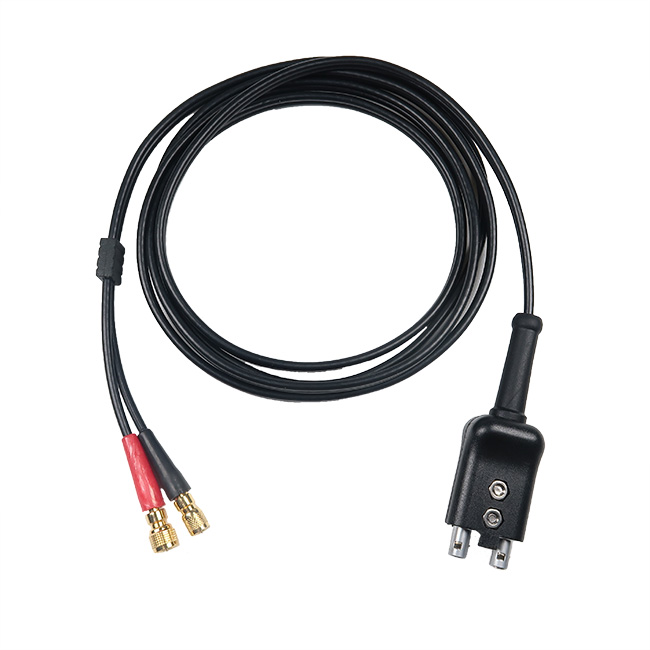

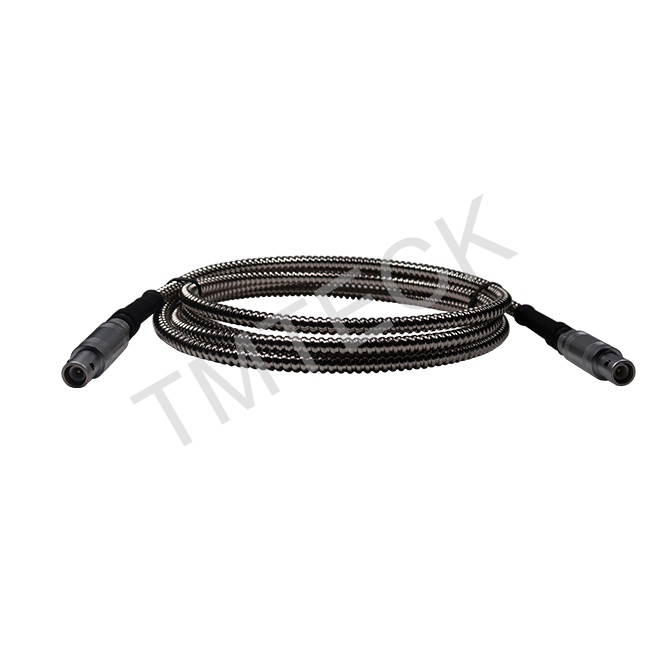

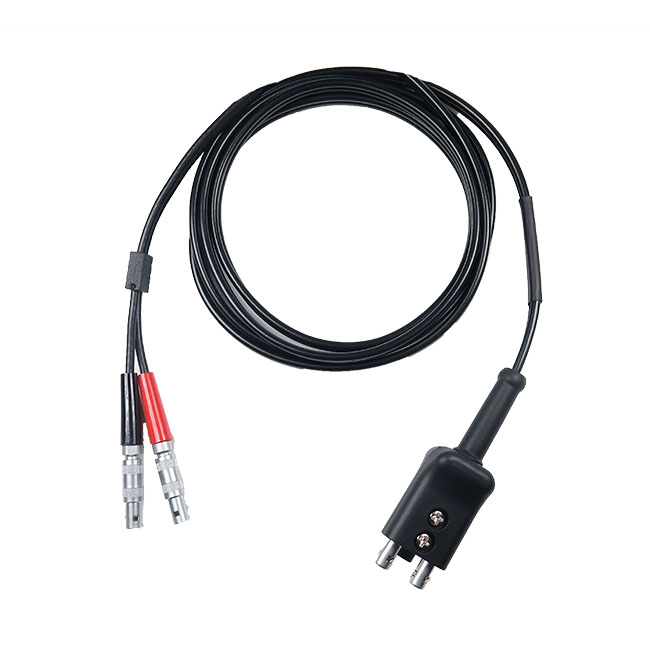

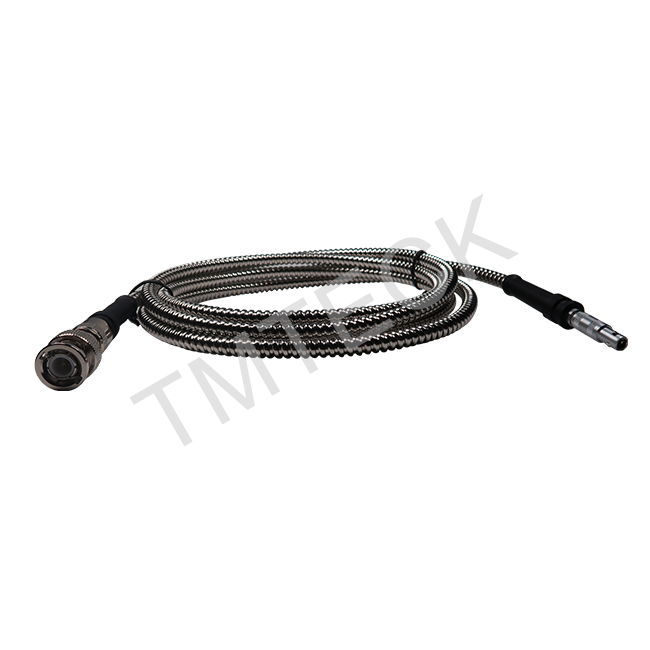

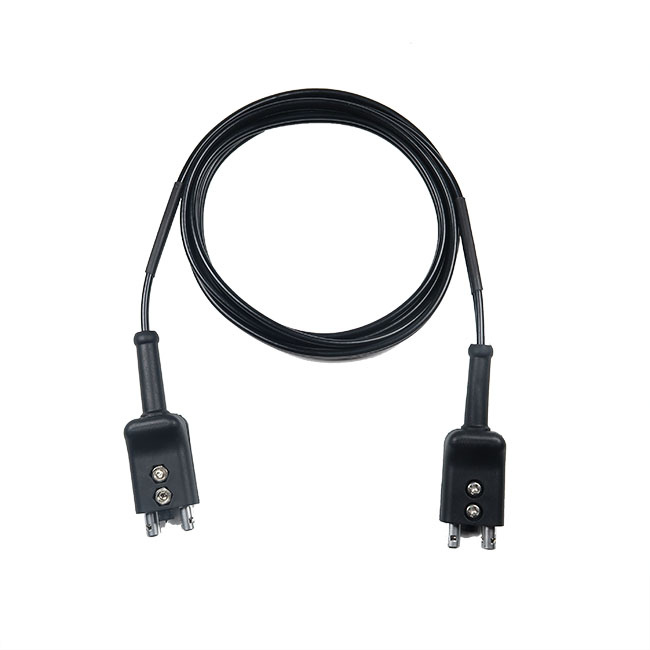

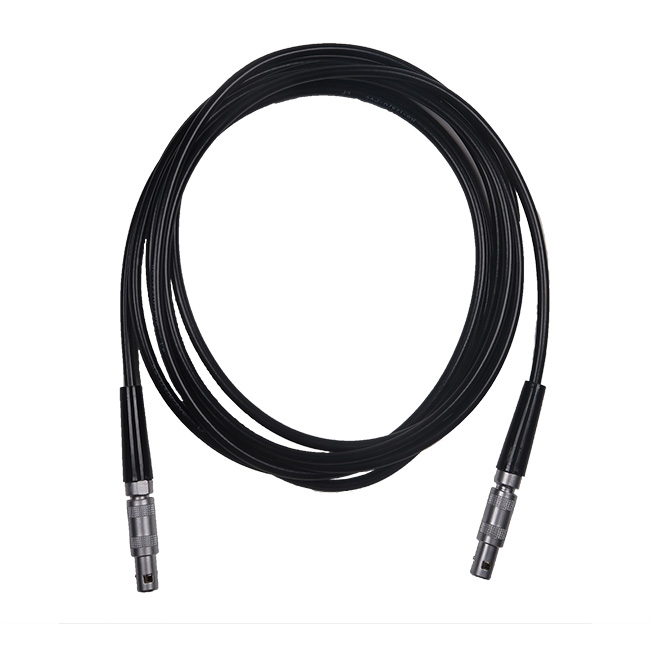

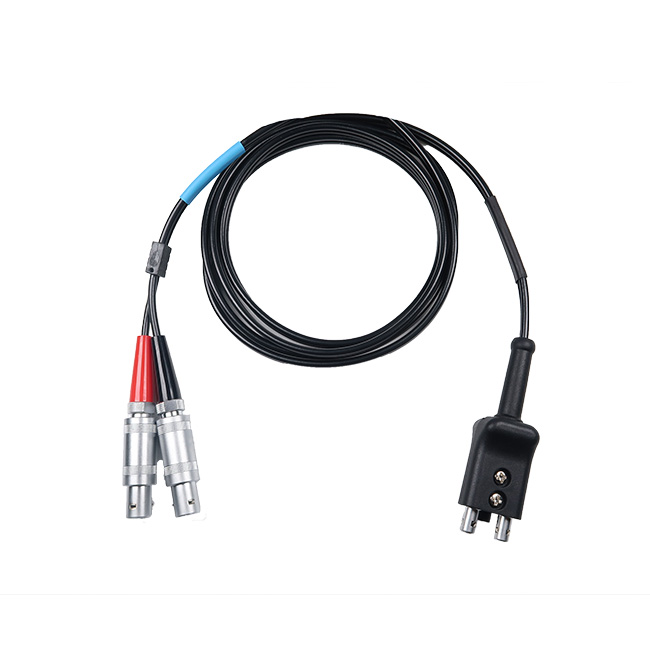

超声波探伤仪探头连接线：探头线，小径管探头线，双晶探头线，是超声波探伤中的重要耗材，用于连接超声波探伤仪与超声波探头，探头线采用进口屏蔽线，高强度较耐用，电缆线的中心是单股或多股芯线。芯线外面是聚乙烯隔层。聚乙烯隔层的外面是金属丝纺织的屏蔽层。探头线的外层是外皮，是探头线的保护层，是超声波波探伤的理想材料，质量好，抗干扰性强。
1、将探头与超声检测仪联接起来，并消除外来电磁波对探头发射的脉冲和接收回波脉冲产生影响 。
2、防止探头线内的高频脉冲以电磁波的形式向外辐射。
3、C系列为直插式，插入后直接使用，无需卡紧和拧紧。
4、Q系列为插入后，利用连接线接头的卡口装置将探头、仪器、等固定住数字代表连接线接头插口的直径大小。
5、常用规格：单线、双线、夹板线 {铠甲线}
6、超声波探头线是一定长度范围内的同轴电缆。
7、电缆线的中心是单股或多股芯线。芯线外面是聚乙烯隔层。
8、聚乙烯隔层的外面是金属丝纺织品的屏蔽层。
9、探头线比一般的电缆脆弱，弯曲过大时容易损坏，因此，使用探头线时要注意，应将探头线理顺，不可扭折探头线。
10、探头线分为：普通探头线、双晶探头线，铠甲探头线，也可以根据客户具体要求制作各种规格超声波探头线。
技术参数：
材质：RG174
长度：1.5米
|
单线 |
|
C9-C9 Single LEMO-1 to Single LEMO-1 |
|
C9-S5 Single LEMO-1 to Subivs |
|
C9-C5 Single LEMO-1 to Single LEMO |
|
C9-Q9 Single LEMO-1 to Single BNC |
|
C5-C5 Single LEMO to Single LEMO |
|
C5-Q9 Single LEMO to Single BNC |
|
C5-S5 Single LEMO to Subivs |
|
Q9-Q9 Single BNC to Single BNC |
|
Q9-S5 Single BNC to Subivs |
|
S5-S5 Subivs to Subivs |
|
双线 |
|
双C9-双C9 Single LEMO-1 to Single LEMO-1 |
|
双C9-双L5 Single LEMO-1 to Microdot |
|
双C9-双C5 Single LEMO-1 to Single LEMO-00 |
|
双C9-双Q9 Single LEMO-1 to Dual BNC |
|
双C5-双C5 Single LEMO-00 to Single LEMO-00 |
|
双C5-双Q9 Single LEMO-00 to Single LEMO-1 |
|
双C5-双L5 Single LEMO-00 to Microdot |
|
双Q9-双Q9 Dual BNC to Dual BNC |
|
双Q9-双L5 Dual BNC to Microdot |
|
双L5-双L5 Microdot to Microdot |
|
夹板线 |
|
夹板C5-夹板C5 LEMO-00(Dual Plug）to LEMO-00(Dual Plug） DA231 |
|
夹板C5-双C5 LEMO-00(Dual Plug） to 2Single LEMO-0 DA233 |
|
夹板C5-双C9 LEMO-00(Dual Plug）to 2Single LEMO-1 SEKG2 |
|
夹板C5-双L5 LEMO-00(Dual Plug） to 2Microdot DA235 |
|
夹板C5-双Q9 LEMO-00(Dual Plug） to 2BNC |
袋装探头线
