产品概述：

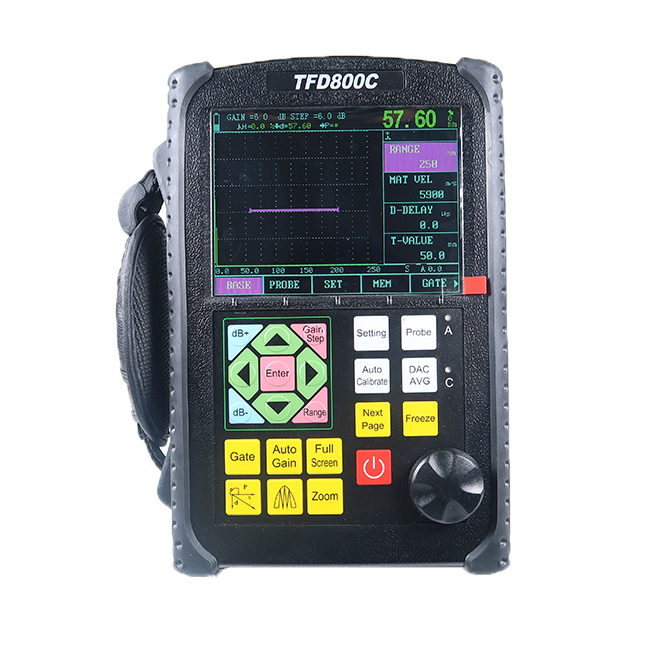

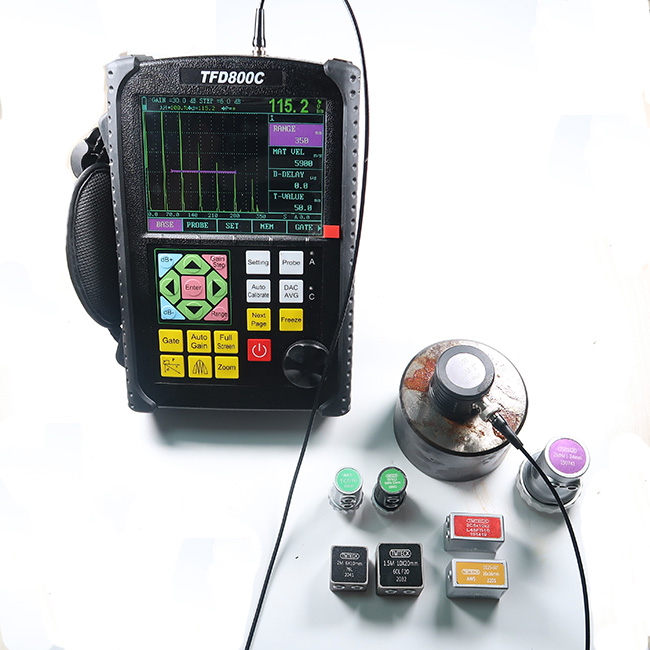

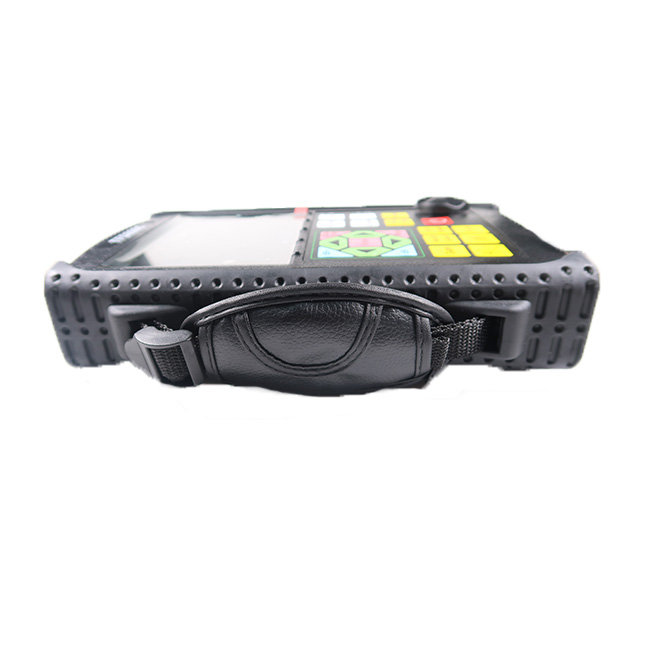

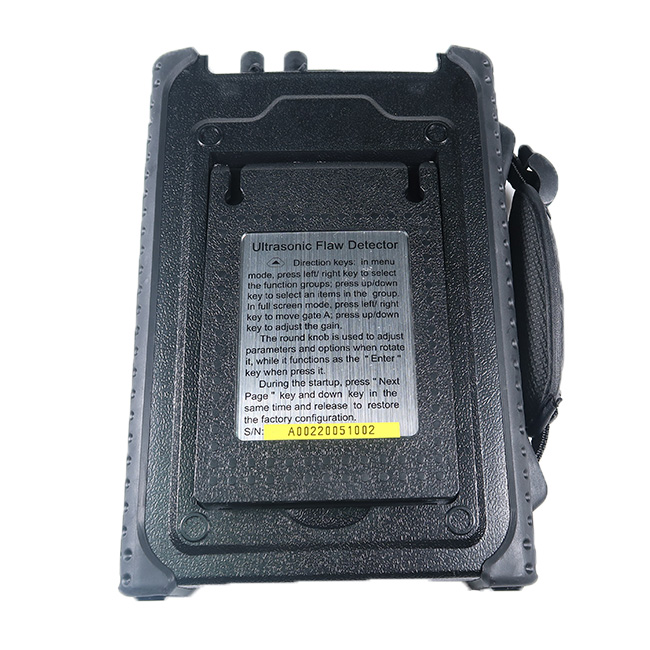

TFD800C是一款便携式、全数字化超声波探伤仪，能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
功能特点
全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术
采用全数字真彩色液晶显示器，可根据环境选择操作界面风格，液晶亮度可自由设定，液晶显示器的分辨率为640X480，界面和波形的显示更加细腻和人性化
高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间达八小时以上；单手即可以把持，经久耐用，引导行业潮流
全防水设计，IP65防护等级
检测范围
零界面入射~9999mm（钢中、纵波），可连续调节
发射脉冲
脉冲幅度：200V~500V可调，适用探头范围广脉冲宽度：在（0.1~0.5）µs范围内连续调节，以匹配不同频率的探头
探头阻尼：100Ω、200Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求
工作方式：直探头、斜探头、双晶探头、穿透探伤
放大接收
硬件实时采样：高分辨率10位AD转换器，采样速度160MHz，波形高度保真
检波方式：正半波、负半波、全波、射频检波
滤波频带（0.2~20）MHz，根据探头频率全自动匹配，无需手动设置
闸门读数：单闸门和双闸门读数方式可选；闸门内峰值读数
增益：总增益量110dB，设0、0.1dB、2dB、6dB步进值，独特的全自动增益调节及扫查增益功能，使探伤既快捷又准确
闸门报
门位、门宽、门高任意可调；B闸门可选择设置进波报警或失波报警；闸门内蜂鸣声和LED灯（吵噪环境中LED灯报警非常有效）报警及关闭
数据存储
仪器内置海量存储器，数据和文件不会因仪器断电丢失，存储内容包括通道参数、波形图片和录像文件。支持1000组探伤参数通道，可预先调校好各类探头和仪器的组合参数，自由设置各行业探伤标准；可存储10000幅探伤回波信号及参数，实现存储、读出及通过USB接口传输
录像功能
仪器支持将探伤的过程记录下来存成录像文件，保存到内置存储卡中。录像文件可以通过仪器回放，也可以上载到电脑通过专用软件进行回放。zui大支持100个录像文件，录像总时长zui大为10小时以上
实时时钟
实时探伤日期、时间的跟踪记录，并记录存储

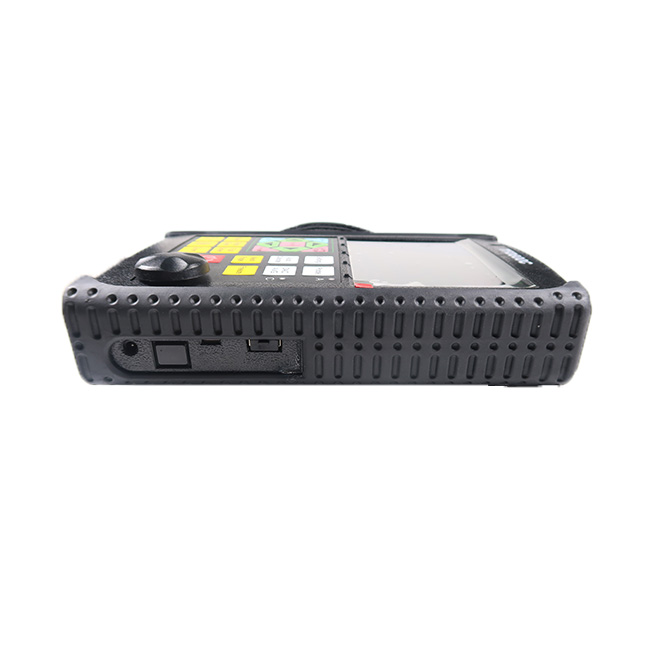

通讯接口
USB2.0高速通讯传输接口，支持U盘模式和数据连结模式， 可以将仪器内置存储卡虚拟为U盘，方便快捷的将数据备份到PC机，也可以使用专用软件通过USB进行数据的上传和下载
电池模块
高容量锂电池模块，在线充电和脱机充电两种充电方式，方便探伤人员使用
探伤功能
探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷
焊缝图示：可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置
自动校准：探头零点和探头角度（K值）自动校准功能；声速自动测量功能
波峰记忆：实时检索缺陷zui高波，记录缺陷zui大值
缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置
缺陷定量：缺陷当量dB值实时显示
缺陷定性：通过回波包络波形，方便人工经验判断
曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置
DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线
TVG:可以根据绘制的DAC曲线动态设置不同测点的增益，更直观的分析缺陷回波
AWS D1.1: 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”可避免手工计算，提高检测效率
裂纹测高：利用端点衍射波自动测量、计算裂纹高度
门内展宽：放大回波细节，便于回波分析
连续记录：实时记录波形，存储、回放
波形冻结：冻结屏幕上显示的波形，便于缺陷分析
回波编码：以不同颜色显示1~6次回波显示区，便于判断缺陷位置
B型扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观
技术参数：
|
材料声速 |
1000~9999M/S |
|
最大声程 |
9000mm，满刻度声程最小4mm (钢， 纵波，反射式) |
|
频率范围 |
0.4~100MHz (宽度) /1~3 3~ 10MHz (带通) |
|
增益范围 |
0~100dB (步 长0.1dB，1dB) |
|
延时范围 |
0~9000mm |
|
K值范围 |
0.20~5.00 |
|
抵制范围 |
0~50% |
|
增量 |
0~20dB |
|
补偿 |
-20~20dB |
|
测长线 |
-20~20dB |
|
定量线 |
-20~20dB |
|
判废线 |
-20~20dB |
|
垂直线性 |
<3%技检局实测1.7% |
|
水平线性 |
<0.3%技检局实测0% |
|
发射电源电压 |
DC 200W |
|
发射脉冲宽度 |
负脉冲方波0.05~0.6μS可调(步长0.01μS) |
|
发射脉冲内阻 |
不大于10Ω |
|
发射重复频率 |
25~400Hz声程<150μS时 400/200Hz FAST/SLOW 150μS <声程<300μS时200/100Hz FAST/SLOW 300μS <声程<600μS时100/50Hz FAST/SLOW |
|
探头阻尼电阻 |
约120Ω固定 |
|
放大器输入 |
增益0dB，100%屏 幕高度时约50V高峰 输入端噪声约50μV峰值(宽带)带宽噪声约16nV Hz峰值 |
|
数字采样 |
8bit实时50MHz，等效200MHz (硬件实现) |
|
显示方式 |
检波十、检波一、全波 |
|
显示器件 |
TFT工业彩色液晶显示屏(320X240， 5.7英寸)，LED背光灯 |
|
液晶屏刷新频率 |
50Hz |
|
闸门 |
进波门、失波门，可调 |
|
动态范围 |
>32dB技检局实测38dB |
|
灵敏度余量 |
>58dB (与探头有关)技检局实测66dB |
|
分辨率 |
>26dB (与探头有关) |
|
测厚分辨率 |
0.02mm (厚度小于650mm时) |
|
电源 |
4节5号Ni-MH可充电池2500mAh外接电源DC9~15V0.5~0.3A |
|
电池消耗功率 |
约2W (350mm声程、背光强、发射重复频率FAST) 约1.5W (350mm声程、背光弱、发射重复频率SLOW) |
|
电池连续工作时间 |
约5小时 (350mm声程、背光强、发射重复频率FAST) 约6.5小时(350mm声程、 背光弱、发射重复频率SLOW) |
|
储存环境温度 |
-20°C~+70°C |
|
工作环境温度 |
-10°C~+50°C |
|
外形尺寸 |
245 x 152 x 41mm (不包含旋钮突出部分) |
|
质量 |
约950克(含电池) |
|

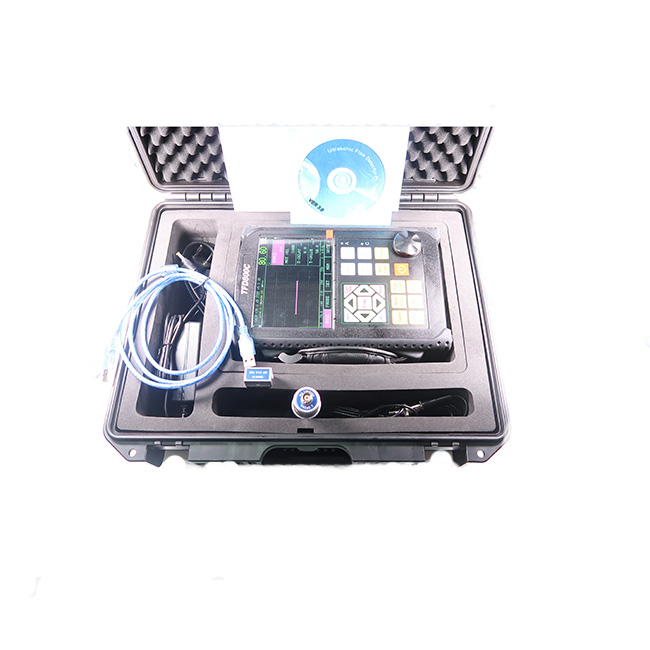

名称 |
数量 |
名称 |
数量 |
|
探伤仪主机 |
1台 |
背带 |
1个 |
|
直探头 |
1个 |
光盘 |
1个 |
|
斜探头 |
1个 |
Q9-Q9线 |
1根 |
|
充电器 |
1个 |
数据传输线 |
1根 |
|
5号充电电池 |
4节 |
使用说明书 |
1份 |
|
探伤仪支架 |
1个 |
合格证 |
1份 |
|
仪器保护套 |
1个 |
保修卡 |
1份 |
|
腕带 |
1个 |
仪器箱 |
1个 |
