应用范围：
        轴承及其它零件。
        压力容器、汽轮发电机组及其设备的失效分析。
        重型工件。
        已安装的机械或永久性组装部件。
        试验空间很狭小的工件。
        要求对测试结果有正规的原始记录。
        金属材料仓库的材料区分。
大型工件大范围内多处测量部位的快速检验。
        利敏特仪器产品已经被广泛应用于热工、压力容器、航空、航天、电力、石油、化工、管道、军工、核工业、船舶、汽车、冶金、钢构、铁路、高校等行业的制造、生产、质控环节上。
应用注意事项
        试样表面温度不能过热，应该小于120℃。
        试样表面粗糙度不能过大，否则会引起测量误差。试样的被测表面必须露出金属光泽，并且平整、光滑、不得有油污。
        试样重量的要求：对重量大于5kg的重型试样，不需要支承；重量在2－5kg的试件有悬伸部分的试件及薄壁试件在测试时应用物体支撑，以避免冲击力引起试件变形、变曲和移动。对中型试样，必须置于平坦、坚固的平面上，试样必须绝对平稳置放，不得有任何晃动。
        曲面试样：试样的试验面最好是平面。当被测表面曲率半径R小于30mm（D、DC、D+15、C、E、DL型冲击装置）和小于50mm（G型冲击装置）的试样在测试时应使用小支承环或异型支承环。

        对轻型试样，必须与坚固的支承体紧密耦合，两耦合表面必须平整、光滑、耦合剂用量不要太多，测试方向必须垂直于耦合平面；当试样为大面积板材、长杆、弯曲件时，即使重量、厚度较大仍可能引起试件变形和失稳，导致测试值不准，故应在测试点的背面加固或支承。
        试样本身磁性应小于30高斯。

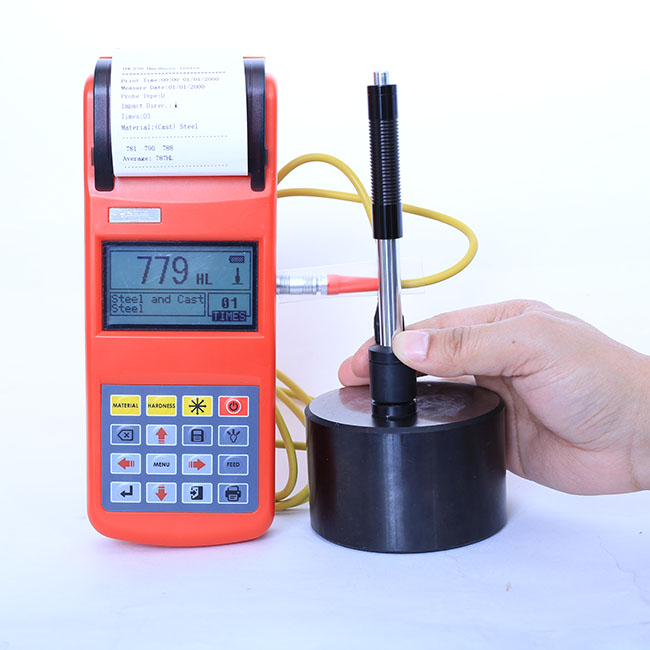

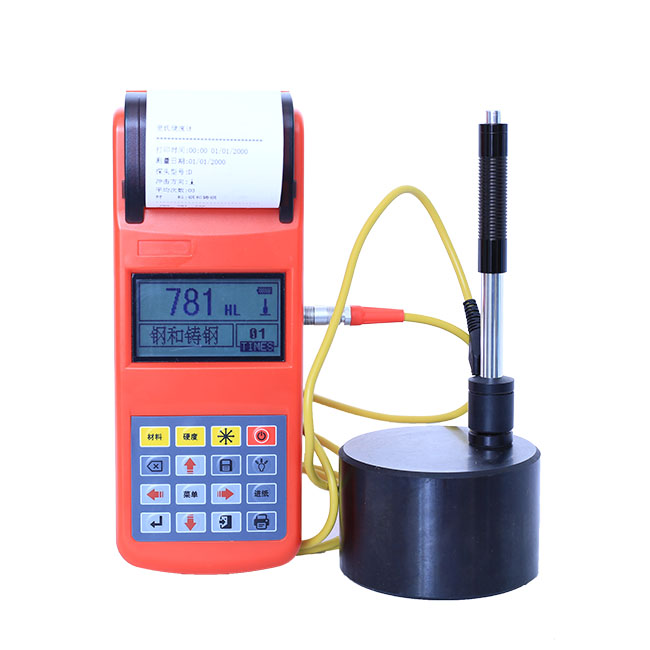

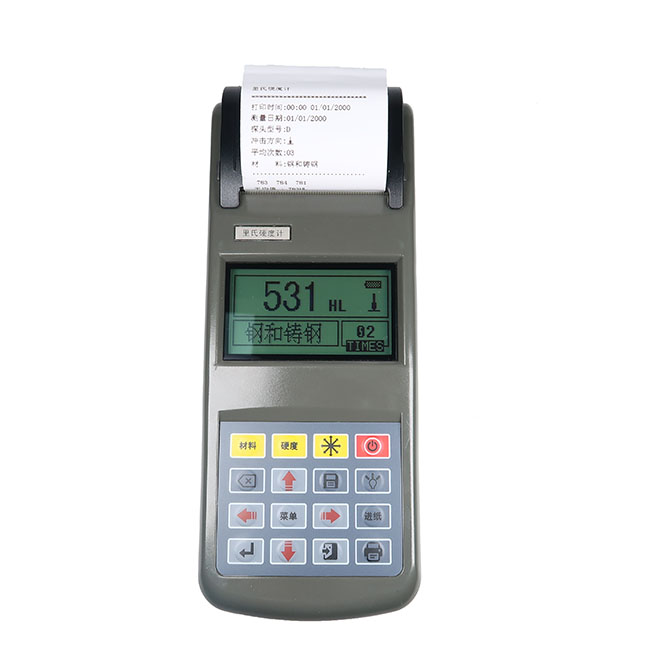

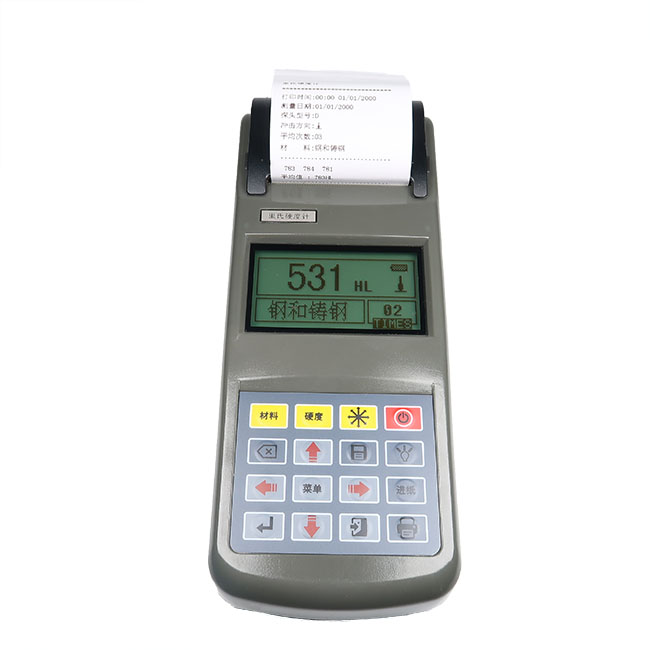

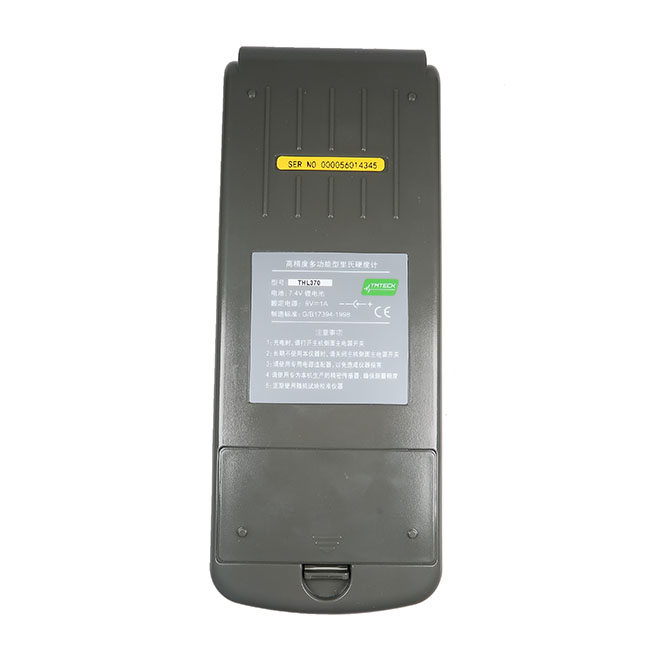

产品特征：

        依据里氏硬度测量原理，可以对多种金属材料进行检测。

        一台主机可配备7种不同冲击装置使用，自动识别冲击装置类型,更换时无需重新校准。

        支持“锻钢（Steel）”材料，当用D/DC型冲击装置测试“锻钢”试样时，可直接读取HB值，无需人工查表。可预先设置硬度值上、下限，超出范围自动报警，方便用户批量测试的需要。

        采用3英寸超大屏幕液晶显示器，信息丰富、直观。

        全中文显示，菜单式操作，操作简单、方便。

        有EL背光显示，方便在光线昏暗环境中使用。

        可存储最大600组硬度测量数据，每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息。

        热敏打印机与仪器集成为一体，工作安静、打印速度快，可以现场打印检测报告。具有软件校准功能。

        液晶上有剩余电量指示图标，可实时显示电池剩余电量；具有充电过程指示，操作者可随时了解充电程度。

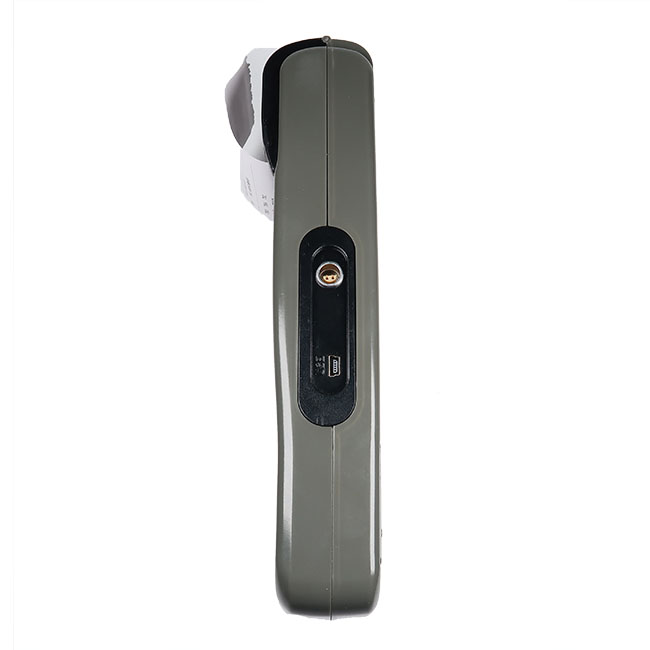

        有USB接口，可以方便、快捷地与PC机进行数据交换。可配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求。

        仪器小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。

        外形尺寸：(L×W×H): 210mm×85mm×35mm

适用材料：

工作条件：

        环境温度：操作温度－10～＋50℃；存储温度：-30℃～＋60℃；相对湿度≤90％；周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

技术参数：

        测量范围：(170-960)HLD,(17.9-69.5)HRC,(19-683)HB,(80-1042)HV,(30.6-102.6)HS,(59.1-88)HRA, (13.5-101.7)HRB

        测量方向：支持360º(垂直向下、斜下、水平、斜上、垂直向上)

        硬度制式：里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS)

        示值误差：HLD：±5       HRC：±1       HB：±4

        显      示：3英寸液晶

        热敏式打印机，工作安静，可打印任意份数的测试结果，满足现场的需要

        持续工作时间：约200小时（不打印、不开背光时）

        通讯接口标准：USB

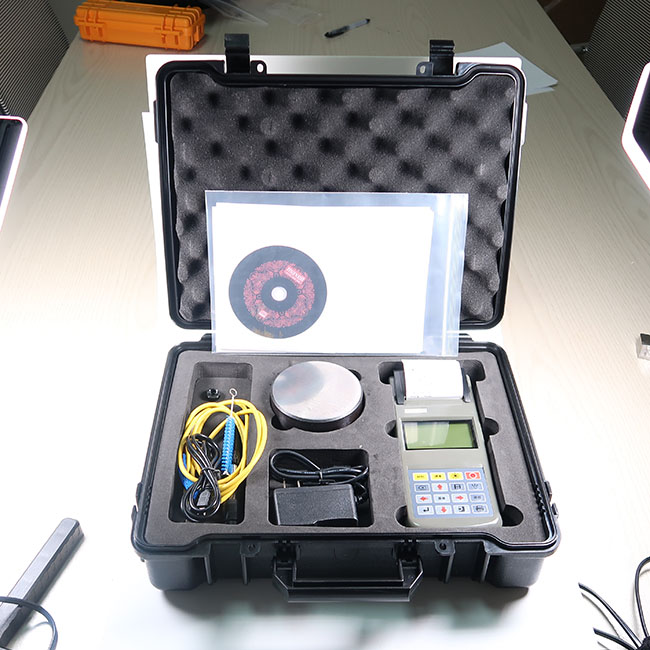

标准配置：

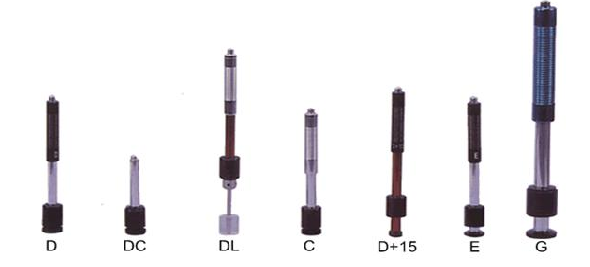

注：七种异型冲击装置
