表面粗糙度仪传感器

产品概述:

粗糙度仪传感器是是配合粗糙度仪TMR120、TMR140、TMR200、TMR360等粗糙度仪使用的。粗糙度仪传感器有标准传感器,沟槽传感器,深槽传感器,曲面传感器,小孔传感器,产品不同,功能不同

使用

1)将小孔传感器小心插入仪器中,然后安装到测量平台的连接部件上,锁紧要可靠;

2)将测量平台的滑架调的稍高一点,向下降直到接触工件,这个过程要小心操作,尤其在传感器即将接触工件时;一般要先注意传感器主体达到水平位置,再去微调触针位置,这样比较保险一点;

3)小孔传感器与标准传感器和深槽传感器不同,它的导头在触针的后面,所以当它接触工件时,触针位置是先高后低

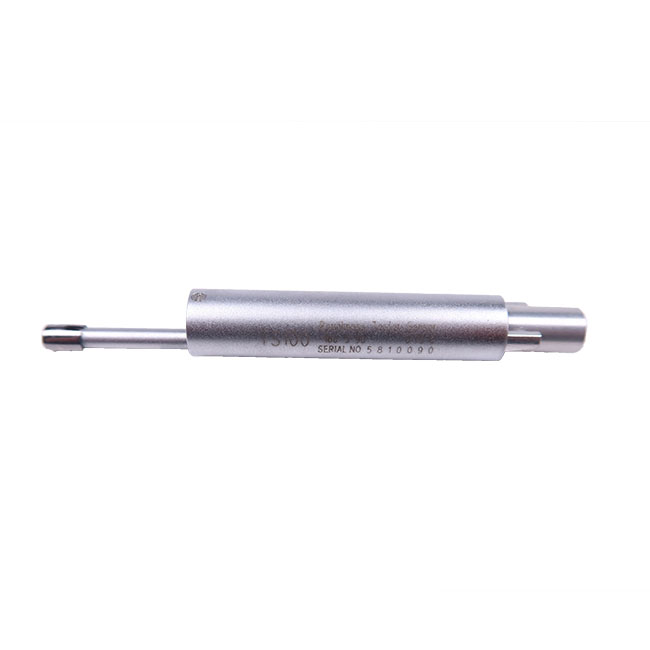

TS100标准传感器(标配

使用便捷式粗糙度仪TS100标准传感器,可测里平面、圆柱表面粗糙度,测量孔内表面时,孔径大于6mm,深度最大为22mm。(含在仪器标配中)

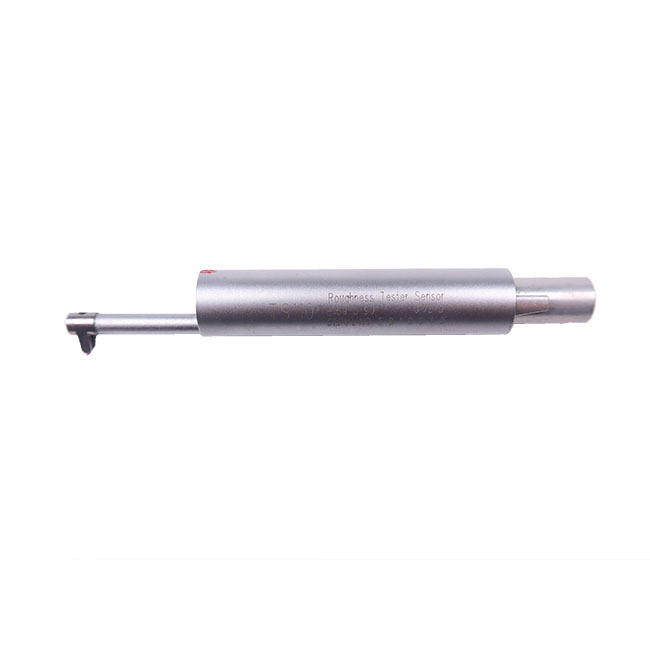

TS110曲面传感器

使用表面粗糙度仪TS110曲面传感器,可测量曲率半径大于3mm的凹凸曲面工件的表面粗糙度,也可测量适合的平面、柱面,配合测童平台使用。

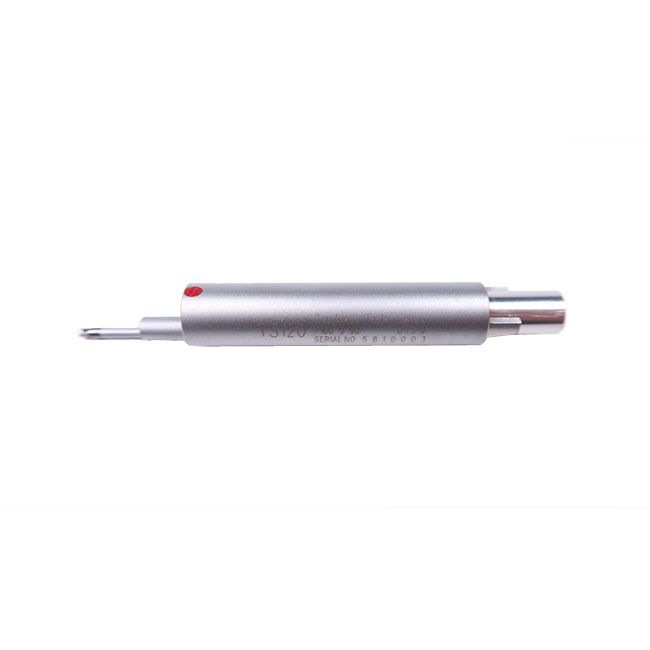

TS120小孔传感器

使用表面粗糙度仪TS120小孔传感器,可测量孔径大于2mm的孔内表面粗糙度,最大深度为9mm,也可测量平面、柱面。

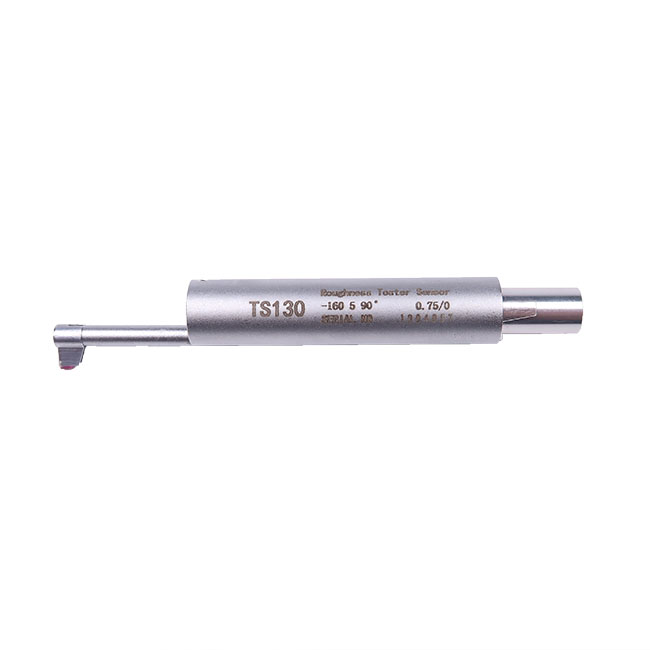

TS130沟槽传感器

使用便携式粗糙度仪TS130传感器,可测量槽宽大于2mm,槽深小于3mm的沟槽;或者高度小于3mm的台阶的表面粗糙度,也可测量平面、柱面,配合测量平台使用。

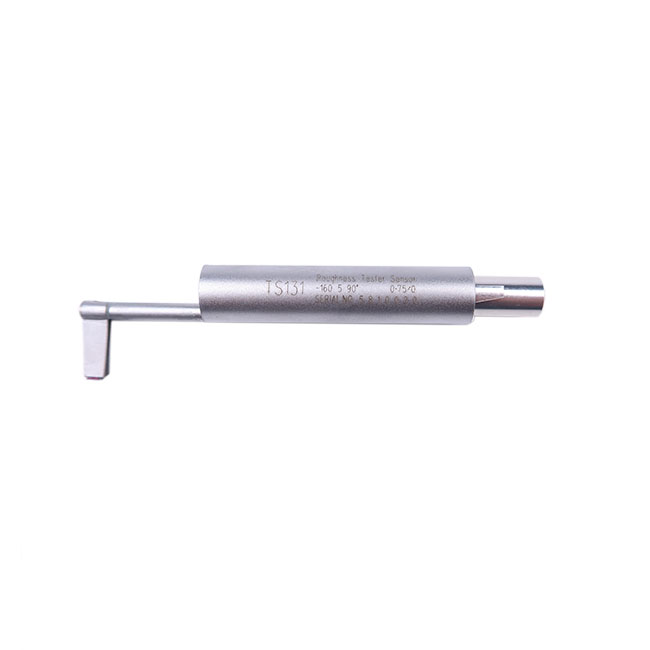

TS131深槽传感器

使用表面粗糙度仪TS131深槽传感器,可测里槽宽大于3mm,槽深小于10mm的沟槽:或者高度小于10mm的台阶的表面粗糙度,也可测量平面、柱面,配合测童平台使用。

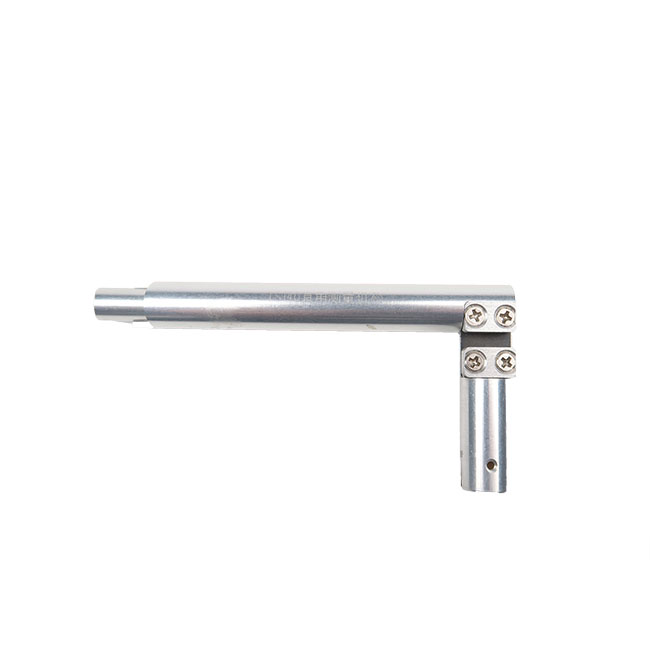

TS140直角测量机构

便携式粗糙度仪TS140直角测量机构包括直角传感器和直角转接杆;使机构横向运动测量,可以测量凹槽、曲轴等表面。被测工件最小槽7.5mm-20mm,具体与所选取样长度有关。另外,还可以测量高度小于2.5mm的台阶。配合测量平台使用。

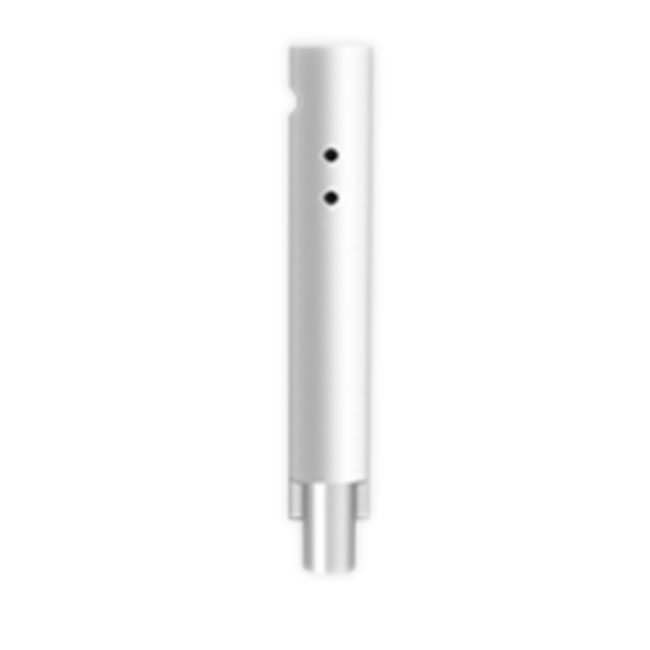

延长杆

可使各种传感器长度加长长度为50mm有利于测量深孔,最长可加配两根

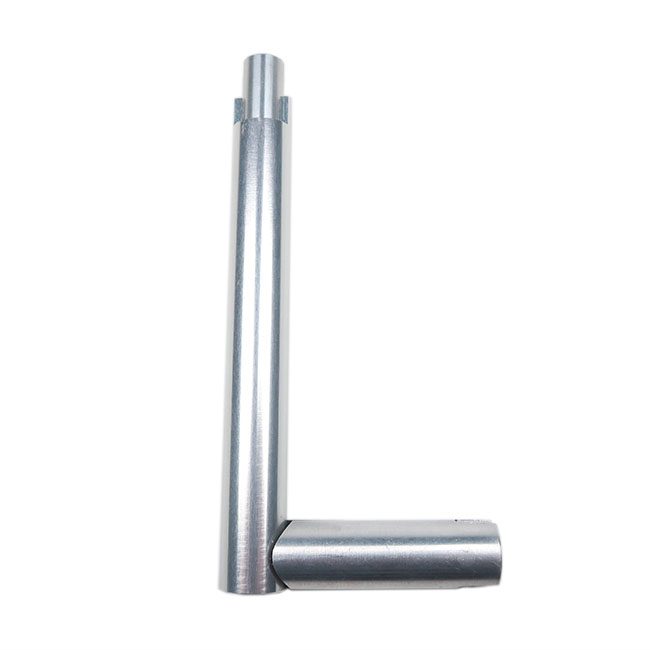

转接杆

可使机构横向运动进行测量

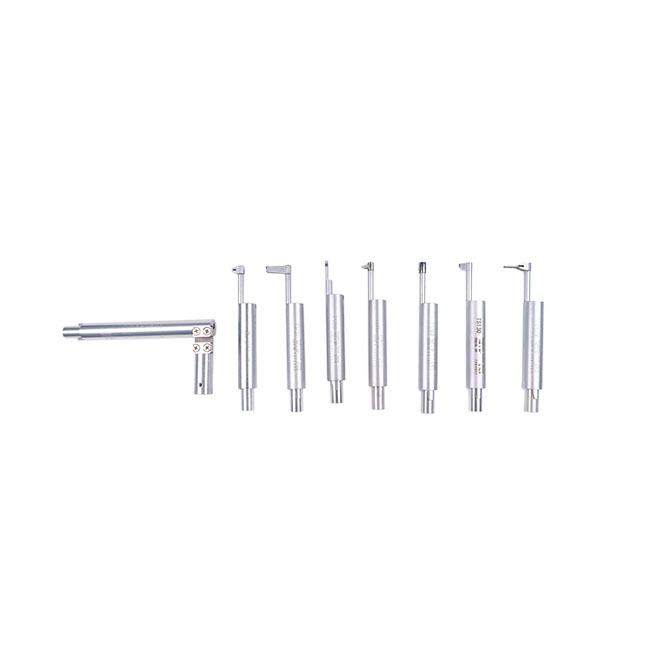

包装盒+传感器
