产品中心


表面粗糙度仪

产品概述:

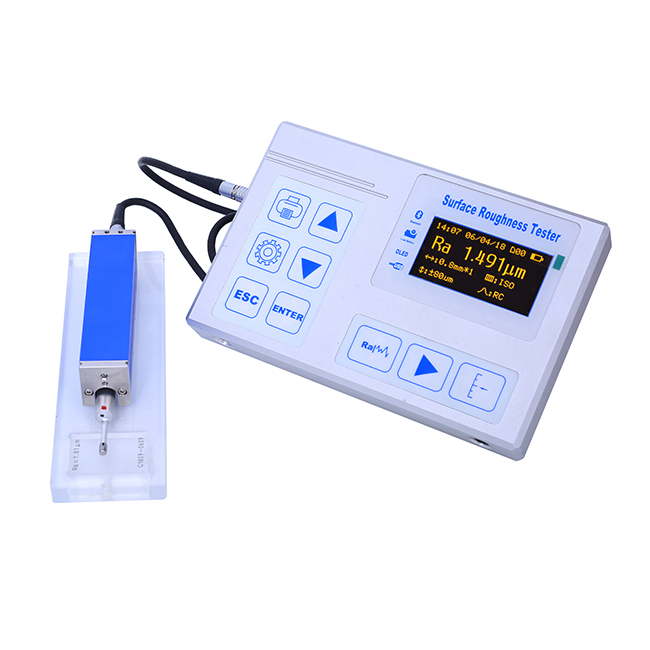

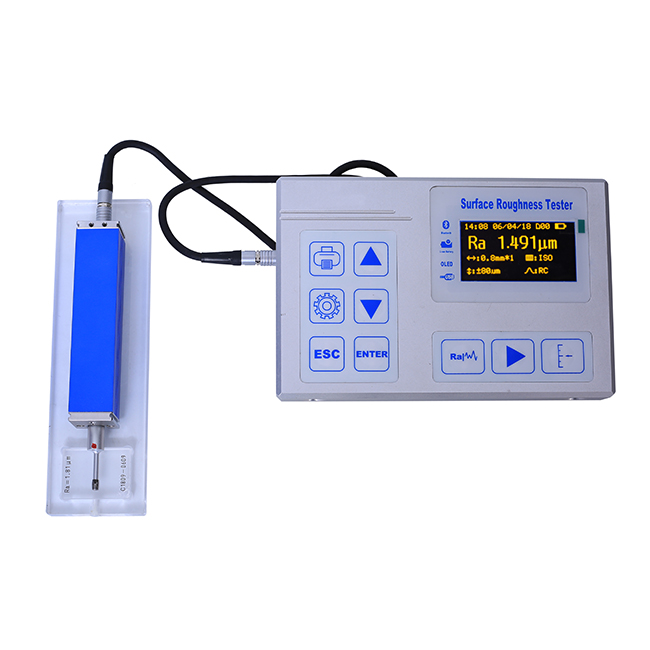

TMR360表面粗糙度仪 是一种高精度表面粗糙度检测仪器,可对多种机械加工零件表面的粗糙度进行测量,包括平面、斜面、外圆柱面,曲面,小孔,沟槽及车轴等。

功能特点:

◆ 多参数测量:Ra、Rz、Ry、Rq、Rp、Rv、Rt、R3z、Rmax、  RSk、RS、RSm、Rmr;

◆ 高精度电感传感器

◆ RC、PC-RC、GAUSS、D-P四种滤波方式;

◆ 兼容TSO、DIN、ANSI、JIS四种标准;

◆ OLED液晶,可显示汉子、全部参数及图形;

◆ 内置标准RS232接口、USB接口、

◆ 两种关机方式:手动关机、自动关机;

◆ 分体化设计,驱动器体积小,使用方便。



适用范围:金属与非金属被测零件表面粗糙度的检测,适用于多种机加工零件、机械加工制造业、检测、商检等部门,尤其适用于大型工件及生产流水线的现场检验,以及检测、计量、商检等部门的外出检定,不会对工件产生损伤。





技术参数

名称

内容

测量

范围

Z轴(垂直)

±80μm/±160 µm(增强型)

X轴(水平)

20mm

分辨率

Z

(垂直)

001μm/±20μm

002μm/±40μm

004μm/±80μm

008μm/±160μm

测量

项目

参数

RaRzRqRtRpRvR3zR3yRzJisRyRsRsm

RskRmrRkuRmaxRcRpcRkRpkRvkMr1Mr2

标准

ISO,ANSI,DIN,JIS

图形

支承率曲线,粗糙度轮廓,直接轮廓

滤波器

RC,PC-RC,Gauss,D-P

取样长度(lr)

0.25,0.8,2.5mm

评定长度(ln

Ln= lr×n    n=1~5

传感器

测量原理

位移式差动电感

触针

天然金刚石,90锥角,5μm针尖半径

测力

<4mN

导头

硬质合金,滑行方向半径40mm

滑行速度

lr=0.25,   Vt=0.135mm/s

lr=0.8,    Vt=0. 5mm/s

lr=2. 5,    Vt=1mm/s

返回      Vt=1mm/s

示值误差

不大于±10%

示值变动性

不大于6%

电源

内置锂离子充电电池,用DC5V,800mA充电器充电

外形尺寸

主机:64*53*160mm 驱动器:23*27*115mm

重量(主机)

约380g

工作环境

温度:- 20~40

湿度:<90% RH

储存运输环境

温度:- 40~60

湿度:<90% RH







序号

名称

数量

单位

1

粗糙度仪主机

1

2

传感器驱动器

1

3

驱动器连接线

1

4

标配传感器

1

5

多刻线标准样块

1

6

试块支架

1

7

可调高度支架

1

8

电源适配器

1

9

说明书

1

10

合格证

1

11

保修卡

1
